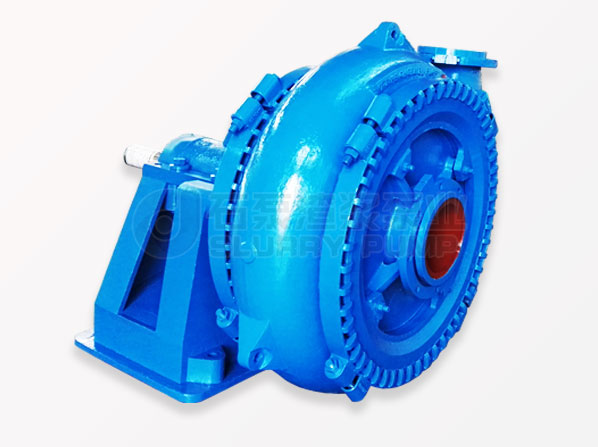

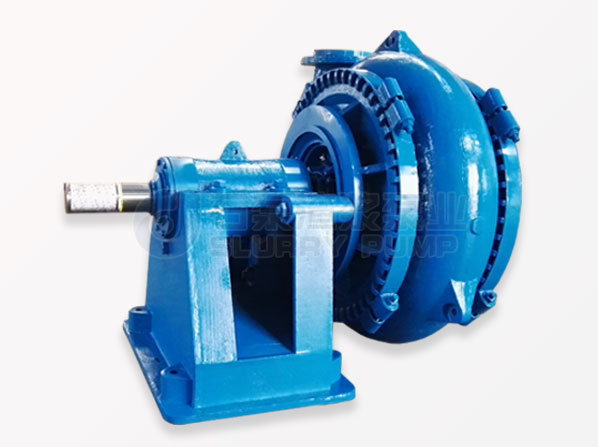

G砂砾泵

应用范围:

G砂砾泵广泛应用于选矿、冶金、煤炭、电力、石油、化工、挖沙、城市排污、环保等行业。

参数范围:

【扬程】:5-80m

【流量】:36-4320m³/h


点击获取选型报价 选型报价热线
13393215309

渣浆泵说明 / Explain

G砂砾泵特点:G/GH型砂砾泵是引进技术产品,该泵采用了以卡带连接的单泵壳结构,为单级单吸悬臂式离心泵,具有重量轻,汽蚀性能好,抗磨蚀性强,过流通道宽,安装使用方便等优点,可对大颗粒强磨蚀泥砂连续输送,适用于挖泥船挖泥,采砂船抽沙,疏浚河道。
G砂砾泵结构:该系列砂砾泵由泵头,密封组件,轴承组件,托架等组成,轴承润滑方式为油脂润滑。过流部件叶轮,泵体,前护板,后护板均采用强抗磨高铬合金或耐磨合金钢,硬度不低于58HRC。
G砂砾泵密封形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
G砂砾泵传动方式:V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置,可控硅调速等。采用多种速度和多种变型方式,使得泵在最佳工况下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。

渣浆泵结构图 / Structure

G砂砾泵结构图



1、泵盖

2、 前护板

3、 叶轮

4、 泵体

5、后护板

6、填料箱

7、安装板

8、托架

9、 轴承组件

10、卡箍带





渣浆泵性能参数表 / Parameter

 型号  允许配带最大功率P(KW)  流量Q(m³/h)  扬程H(m) 转速n(r/min)  最高效率η%   汽蚀余量NPSH(m) 叶轮直径 D(mm)
 6/4D-G  4-60  36-250  5-52  600-1400 58   2-5.5  378
 8/6E-G 15-120  126-576  6-45  600-1400  60  3-4.5  391
 10/8S-G  30-560  216-936  8-52  500-1000  65 3-7.5  533
 10/8S-GH  45-560  180-1100 24-80  500-950  72  2.5-5  711
 10/8F-G  15-560  216-936  8-52  400-800  65  3-7.5  533
 12/10F-G  600  360-1440  10-60  350-700  65  1.5-4.5  667
 12/10G-G  600  360-1440  8-60  400-800  65  1.5-4.5  667
 12/10G-GH  600  360-1580  16-80  350-700  73  2-10  950
 14/12G-G  600  576-2808  14-45  300-700  68  2-8  864
 16/14G-G  1200  720-3600  18-45  300-500  70  3-9  1016
 18/16G-G  1200  720-4320  12-48  250-500  72  3-6  1067
