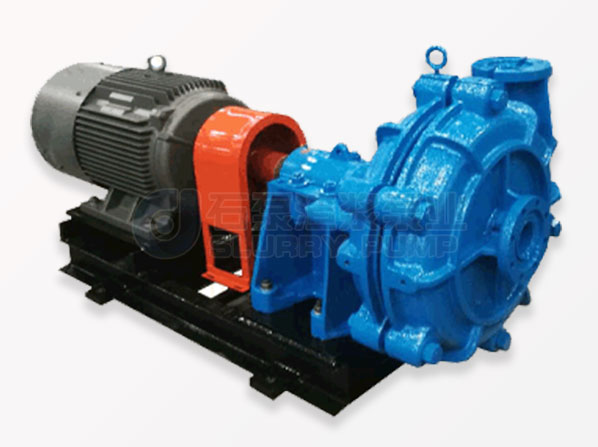

HH型高扬程渣浆泵

应用范围:

HH型高扬程渣浆泵广泛应用于选矿、冶金、煤炭、电力、石油、化工、挖沙、城市排污、环保等行业。

参数范围:

【扬程】:12-118m

【流量】:16-720m³/h

订购电话:

17897403245、15630125842、17897418420、


点击咨询底价 全国订购热线
15630125842

渣浆泵说明 / Explain

高扬程渣浆泵结构:HH型高扬程渣浆泵为悬臂、卧式双壳轴向吸入离心式渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。
高扬程渣浆泵材质:HH型渣浆泵的泵体具有可更换的耐磨金属内衬,叶轮、护套、护板等过流部件均采用高铬耐磨金属。
高扬程渣浆泵使用:在小流量低扬程区域内,可以输送强磨蚀渣浆;在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆,该类型泵也可以多级串联使用。
密封形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

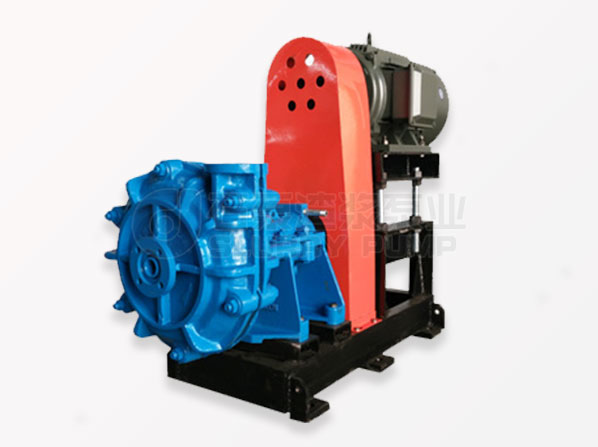

高扬程渣浆泵传动型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

渣浆泵结构图 / Structure

HH渣浆泵结构图



1、 联轴器
2、 轴
3、 轴承组件
4、泵体
5、 泵盖
6、 护套
7、 护套密封垫
8、前护板垫
9、叶轮
10、后护板
11、泵体螺栓
12、水封环
13、填料箱
14、对开填料压盖
15、轴套
16、填料
17、副叶轮
18、减压盖
19、密封垫
20、水封接头




渣浆泵性能参数表 / Parameter

型号 配带功率P(KW) 流量Q(m³/h) 扬程H(m) 转速n(r/min)  最高效率η%  汽蚀余量NPSH(m) 叶轮直径 D(mm) 重量( kg)
 1.5/1C-HH  7.5-30  16.2-34.2  25-92  1400-2200 20   2-5.5  330  318
 3/2D-HH 15-60  68-136.8  25-87  850-1450  47  3.7.5  457  750
 4/3E-HH  18.5-120  126-252  12-97  600-1400  50  2-5  508  1250
 6/4S-HH  45-560  324-720  30-118  600-1000  64  3-8  711  3420


TAG标签: 卧式渣浆泵 高扬程渣浆泵 HH渣浆泵
