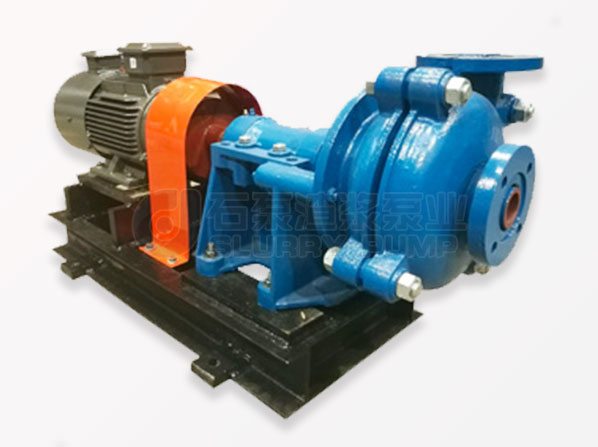

L型渣浆泵

应用范围:

L型渣浆泵广泛应用于选矿、冶金、煤炭、电力、石油、化工、挖沙、城市排污、环保等行业。

参数范围:

【扬程】:7-41m

【流量】:1.8-2844m³/h


点击获取选型报价 选型报价热线
13393215309

渣浆泵说明 / Explain

渣浆泵结构:L型轻型渣浆泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。
渣浆泵材质:L型轻型渣浆泵的泵体具有可更换的耐磨金属内衬,叶轮、护套、护板等过流部件均采用耐磨金属。
渣浆泵使用:与重型渣浆泵相比,该泵转速高,体积小,重量轻,适用于输送细颗粒,低浓度的渣浆或腐蚀性渣浆。输送浆体的重量浓度一般不超过30%,亦可用于输送高浓度低磨蚀性渣浆。
密封形式:L型泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
传动型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

渣浆泵结构图 / Structure

ah渣浆泵结构图



1、 渣浆泵护套
2、 渣浆泵后护板
3、 渣浆泵泵体
4、 轴承组件
5、 渣浆泵托架
6、 密封组件
7、 减压盖
8、 付叶轮
9、 渣浆泵叶轮
10、 泵盖



渣浆泵性能参数表 / Parameter

型号 配带功率P(KW) 流量Q(m3;/h) 扬程H(m) 转速n(r/min) 最高效率 汽蚀余量NPSH(m) 叶轮直径D(mm) 重量(kg)
 20A-L  0.75-7.5  1.8-9  7-35.5  1400-3000 40   2.5-3  152  46
 50B-L 2.2-15  11.5-65  8.5-46  1400-2800  62  2.5-5.5  190  90
 50B-LR  2.2-15  9-61  3-35  1200-2600  48  2.75-4.5  190  76
 75C-L  3-30  21.6-136.8  7-47  900-2400  57  3-6  229  200
 75C-LR  3-30  28-155  8-43  1100-2300  60  3-5  229  170
 100D-L  5.5-60  46.8-324  7-48  800-1600  65  2.5-5.5  305  370
 100D-LR  5.5-60  54-288  12-38  800-1500  65  2.5-6  305  320
 150E-L  15-120  126-568  10-51  800-1500  60  2.5-6  381  750
 150E-LR  15-120  72-576  4-38  800-1300  65  2.5-5.5  381
 300S-L  45-560  568-2538  8-60  400-950  78  3-10  653
 300S-LR  45-560  432-1900  7-41  400-800  81  3-8  653
 350S-L  55-560  650-2800  10-59  400-840  81  3-10  736
 350S-LR  55-560  720-2844  10-41  400-700  86  3-7  736


TAG标签: L型渣浆泵
